發電機定、轉子繞組都必須正確接線，使轉子相鄰磁極形成N、S、N、S極性，定子鐵心也被劃分成與轉子相等極數，也形成N、S、N、S極性。一旦接線錯誤，勢必降低發電機輸出電壓，甚至不發電，因此,在大修中嵌、接線時都必須認真檢査極性。極性檢測方法有目測法和指南針法兩種。
1.目測法
用眼睛仔細觀察轉子相鄰磁極繞組連接是否符合頭一頭相連、尾一尾相連(也叫開、 閉、開、閉接法)，定子相鄰線圈組之間連接是否也符合頭一頭相連、尾一尾相連，若不符合則極性錯誤。
2.指南針法

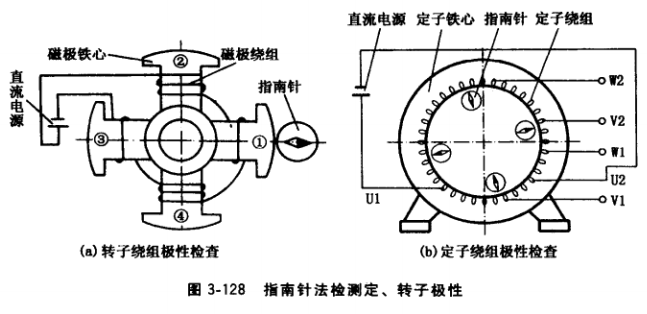

(1)檢査轉子極性。把轉子垂直落地，接線見圖3-128a。繞組中通直流電后，把指南針靠近磁極鐵心，并緩緩移動一圈。若繞組接線正確，則指南針從①→④極靠近鐵心時，磁針轉向鐵心的順序是白、黑、白、黑(或黑、白、黑、白〉，否則即可判斷繞組接線錯誤。
(2)檢査定子極性。把定子垂直落地，若是三相發電機，應逐相檢査，接線見圖 3-128b。先測U相，當線端Ul、U2接上直流電源時，指南針沿鐵心內圈表面緩緩移動一 圈，指南針等距轉向鐵心的順序是白、黑、白、黑(或黑、白、黑、白)，說明繞組接線正 確，否則接線錯誤。
