發電機定、轉子各繞組接線是否正確，直接關系到發電機能否正常發電。接線錯誤，輕則發電機不能發電，重則引發故障，甚至人身安全事故，所以發電機繞組接線是發電機維修中的關鍵工序，為此務必理解和掌握發電機繞組接線原理和接線方法。

1.交流發電機繞組接線的有關原理與方法

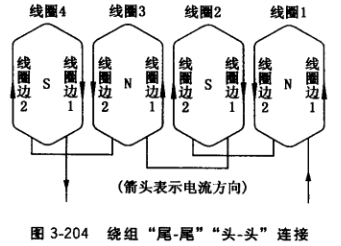

（1）發電機的極數和極性。各類發電機銘牌上都明確規定該發電機的極數，如銘牌產品型號是TZH-75-4,其中的4就表示該發電機為4極。這個極數必須通過極性體現出來，也就是說不論轉子還是定子必須有N、S、N、S ，4個極性，要獲得這樣4個極性繞組就必須正確連接。圖3-204是一套繞組，該繞組由線圈1到線圈4串聯而成，當給繞組通入圖示箭頭方向直流電時，根據右手螺旋定則，線圈1產生的磁場方向?yàn)殡x開紙面出來，設定其極性用 “N”表示，線圈2產生的磁場極性方向?yàn)槌蚣埫妫錁O性用“S”表示。同樣，線圈3產生的磁場極性為“N”，線圈4產生的磁場極性為“S”，這樣形成4個極性。注意，這套繞組的連接方法是線圈1的尾線和線圈2的尾線連接，線圈2的頭線和線圈3的頭線連接，線圈3的尾線和線圈4的尾線連接。這個接法俗稱為“尾-尾”連、“頭-頭”連接。

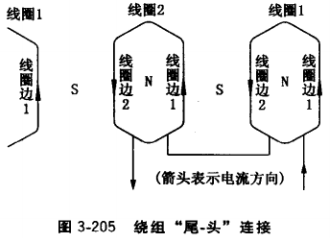

另有一套繞組連接如圖3-205所示，該套繞組僅由線圈1和線圈2串聯而成，兩個線圈共4個線圈邊，且間隔相等，連接方法是線

圈1的尾線和線圈2的頭線連接，當繞組通入圖示方向直流電時，根據右手螺旋定則，線圈1的線圈邊1和線圈邊2之間有磁場，其極性用 “N”表示；線圈1的線圈邊2和線圈2的線圈邊1之間同樣有磁場，其極性必為“S”。同 理，線圈2的線圈邊1和線圈邊2之間產生的磁場極性為“N”，線圈2的線圈邊2和線圈1 的線圈邊1之間磁場極性為“S”，也形成4個極性。注意，這套繞組兩個線圈的連接法進 “尾-頭”連。

(2)發電機繞組的相位和相位差。任意兩個槽的繞組相位之差叫做兩個槽繞組的相位差。根據電機學基本理論，電機中定子或電樞每1對極(即2個極〉包含的槽占有360電角度，若電機為4極，則總電角度為360°×2=720°。設某臺4極發電機總槽數為n,則每1個 槽距占有的電角度=720°/n通常把槽號1電角度設定為0,則槽號7的電角度=(720°/n) × (7-1)，也可以說相對于1號槽，7號槽的相位=(720°/n) ×6電角度。7號槽的相位 與1號槽的相位差=(720°/n) ×(6-0)電角度，槽中繞組感應電壓的相位就是繞組所在槽的相位。

(3)發電機繞組的相序。發電機繞組的相序指三相繞組感應的相電壓順序，它與轉子旋轉方向密切相關。對于旋轉磁場式發電機，發電機主磁場在轉子磁極，轉子旋轉就表示發電機主磁場在旋轉，磁場旋轉過程磁力線切割定子繞組，切割有先后，在繞組中感應電壓也有先后。對于三相繞組，以1號槽作為起點，轉子掠過后，最先被磁場切割的相繞組感應的電壓應標識為U，隨后被磁場切割的相繞組感應的電壓應標識為V,再后被磁場切割的相繞組感應的電壓應標識為W,這就是符合國家標準要求的三相電甩順相序U、V、W。對于轉樞 式發電機，嵌有三相繞組的電樞旋轉，發電機主磁場在定子磁極，以某一磁極作為觀測點, 電樞旋轉掠過該磁極，電樞相繞組先被定子主磁場切割感應的相電壓為U,其后為V，再后為W。以下敘述中不特別注明者均指旋轉磁場式發電機。

(4)三相繞組的接法。三相發電機每一相繞相接成規定的極數后都引出頭線和尾線，U 相線端分別標識為Ul、U2, V相為VI、V2, W相為Wl、W2。三相繞組接法有三相星形和三相三角形兩種接法。

①三相星形接法。把三相繞組的尾線U2、V2、W2連接在一起并引出一根線，叫中性線，其線端標志為“N”，再把三相繞組始端線引出，這就是帶中性線的三相星形接法，線端標志為U、V、W、N。

②三相三角形接法。把U相繞組尾線U2和V相繞組頭線V1連接在一起，把V相繞組尾線V2和W相繞組頭線W1連接在一起，把W相繞組尾線W2和U相繞組頭線U1連 接在一起，從U1接點、VI接點、W1接點分別引出3根線，這就是三相三角形接法，線端 標志為U、V、W。

2.三相交流發電機定子繞組接線

(1)定子三相主繞組接線。要獲得三相繞組的正確接線，必須符合4點要求：每一相繞組必須接成該發電機規定的極數，且均布于定子圓周； 任意兩相繞組之間相位差應等于 120°電角度；三相電壓U、V、W的相序應符合順相序,按設計規定或銘牌規定接成三相繞組。以圖3-105所示36槽、4極、每線圈組槽數3、1路串聯、三相星形接法的定子主繞組接線為例，介紹接線方法。圖中，內圈帶箭頭的12個弧線表示12個線圈組(4極發電機， 每相一般設計有4個線圈組，三相共有12個線圈組)，箭頭方向表示每相4個線圈組要形成 4極極性N、S、N、S所必需的正確的電流方向，數碼編號表示槽號，中間的帶箭頭圓弧線 表示轉子旋轉方向(從定子繞組接線端視之)。接線順序：

①區分12個線圈組，理出各線圈組的頭線和尾線，找出相等間隔的第1、第4、第7、 第10線圈組為一相，按上述介紹的“尾-尾”、“頭-頭”連接方法，把這4個線圈組接成一相。本例中把該相編為W相，其第1個線圈組的始端槽號編為1。

②按上述的三相繞組相位差120°電角度的原理，確定第二相、第三相頭線位置，方法 如下：發電機4極(即2對極) ，36槽，每槽距占有電角度=(360°×2) /36 = 20°,與1號 槽相位差120°電角度的槽應在(120°/20) +1 = 6 + 1，即7號槽。本例把該相編為V相， 找出相等間隔的第3、6、9、12線圈組連接成一相，同理算得U相始端在槽號13,找出相等間隔的第5、8、11、2線圈組連接成一相。

③三相繞組相序確定。本例發電機轉子旋轉方向?yàn)槟鏁r(shí)針，轉子主磁場旋轉過程先后切割定子三相繞組的順序是U、V、W相，圖注標志符合順相序要求。

④把三相繞組末端引出線，即第10、第12、第2線圈組末端線連接在一點，該結點稱為三相中性點。把三相繞組始端線及中性線引出，這就是帶中性線的三相星形接法，線端標 示為 U、V、W、N。

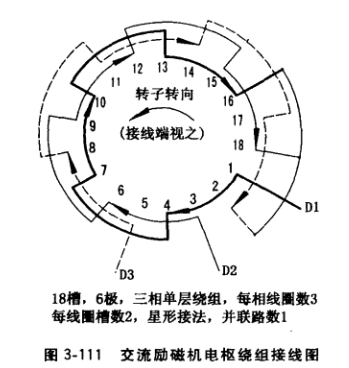

(2)定子副繞組接線。三相發電機定子副繞組有三相副繞組或單相副繞組，三相副繞組接線原理與主繞組相同，但不一定都與主繞組相同極數。比如，有的三相基波副繞組每相只有1極或2極，三相三次諧波繞組每相卻有12極，要根據設計規定或所修理發電機實測值而定。相復勵發電機定子5相副繞組相序必須與主繞組相序相同，因此接線和線端標志應嚴格按設計規定。三相三次諧波副繞組嵌接線參見圖3-111。

單相副繞組的接線同以下介紹的“單相交流發電機定子主繞組接線”規定的方法。

3.單相交流發電機定子繞組接線

(1)單相發電機定子繞組中，一個線圈組一般占據該發電機一個極距定子鐵心槽的位置，這樣發電機極數就等于線圈組數，比如4極發電機，就有4個線圈組。接線前必須區分已嵌線的4個線圈組及各線圈組的頭、尾引線。

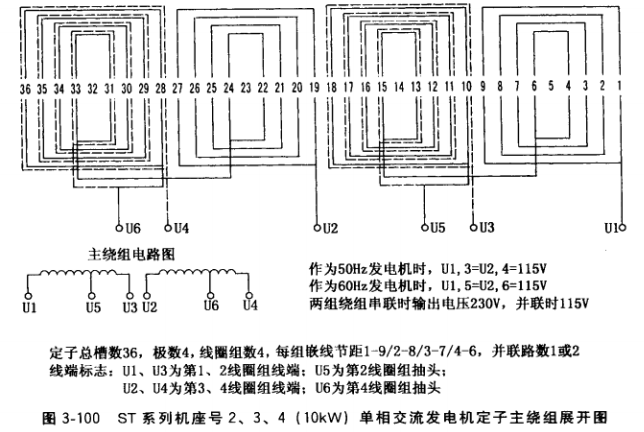

(2)按圖3-204的“尾-尾”、“頭-頭”連接方法，把這4個線圈組接成一相，把第1個 線圈組始端和第4個線圈組末端線引出，線端分別標志為Ul、U2,完成單相定子繞組連接，如圖3-100所示。

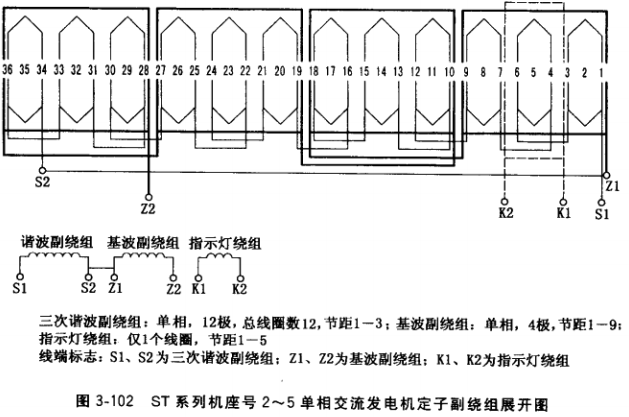

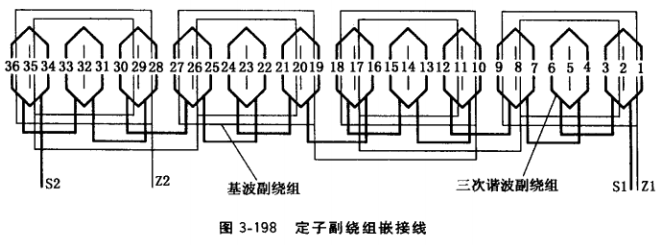

(3)定子副繞組接線。三相的，按圖3-198及其說明的方法，單相的按上述“單相交流發電機定子繞組嵌線”的方法，示例見圖3-102。

4.交流勵磁機電樞繞組接線

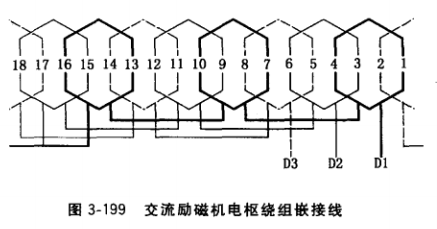

交流勵磁機電樞繞組是三相單層疊式繞組。圖3-199是一臺三相6極交流勵磁機電樞繞組嵌接線圖，由于是單層繞組，1個線圈占據2個槽(線圈邊1和線圈邊2各占一個槽)，則總線圈數等于1/2總槽數，本例中電樞總槽數18，每一相6槽，線圈數為3。接線方法：

(1)按圖3-205介紹的“尾-頭”連接法把第一相3個線圈接成極性為N、S、N、S、 N、S的6個極的相繞組。

(2)按“發電機繞組的相位和相位差”介紹的方法算得該勵磁機每個槽距電角度= (360°×3) /18 = 60°,則第二相繞組始端槽位在(120/60) + 1 = 2+1槽，即3號槽，第3 相繞組始端在5號槽，按“尾-頭”連接法分別把第二、三相3個線圈接成極性為N、S、 N、S、N、S的6個極的相繞組。

(3)按上述介紹的方法把三相繞組接成三相星形，交流勵磁機三相線端標志為D1、D2、D3。

5.交流發電機凸極式轉子繞組接線

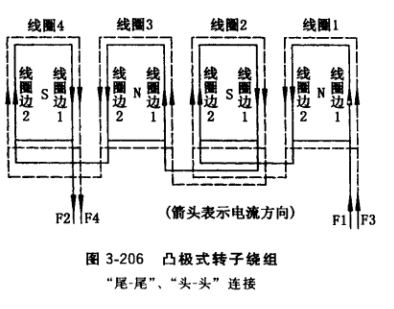

發電機凸極式轉子每個磁極上裝繞一個 繞組，因此繞組個數與銘牌上標識的發電機極數相等。圖3-206是一臺4極發電機轉子 繞組接線示圖，其接線原理與定子相繞組相內各線圈組連接原理相同。當直流電通入繞組時，在相鄰磁極鐵心中產生的磁場極性應 相反，即4極鐵心應形成N、S、N、S極性， 為此，各繞組之間也是按“尾-尾”、“頭-頭” 連接方法，把4個極繞組連接起來，并把第1 極繞組始端和第4極繞組末端線引出，線端分別標志為F1、、F2,完成轉子繞組接線。

6.發電機隱極式轉子繞組接線

發電機隱極式轉子繞組結構與單相交流發電機定子主繞組相似，每一個磁極繞組也是單層同心式繞組，繞組之間連接方法同上述介紹的“單相交流發電機定子繞組接線”，始、末 端引出線端標志分別為F1、F2。

7.直流勵磁機定子磁極繞組接線

直流勵磁機定子繞組有并激繞組、串激繞組、換向極繞組3種，各繞組內各線圈之間連接方法同上述交流發電機凸極式轉子繞組接線。

8.交流勵磁機定子磁極繞組接線

交流勵磁機定子磁極繞組每一磁極裝有1個繞組(主勵磁繞組)或2個繞組(主勵磁繞組和復勵繞組)。各極繞組之間連接方法同上述交流發電機凸極式轉子繞組接線。值得注意的是，每一磁極裝有2個繞組的，這2個繞組分別通過的直流電方向一定要使磁極鐵心產生的極性相同，圖3-206中的虛線表示每一磁極上裝復勵繞組F3F4,它的接線方法與主勵磁 繞組F1F2相同，繞組中電流方向也必須相同。
