1.交流勵磁機不能發電

作為提供無刷發電機勵磁功率的交流勵磁機是一種與主發電機同軸連接的轉樞式三相交 流發電機，其電樞繞組感應的三相交流電經三相橋式或三相半波旋轉整流器整流后供給主發 電機轉子繞組，以建立主磁場。

（1） 故障現象。發電機在額定轉速時，磁場變阻器或電位器已調到“電壓升”方向最大 位置，交流勵磁機仍無勵磁電流或勵磁電流很小。

（2） 原因分析

①勵磁機轉速太低，剩磁磁場在電樞二相繞組感應微弱電壓不足以導通旋轉整流器，帶 可控勵磁有低頻保護電路的發電機，轉速低于截止頻率時不建立電壓。

②勵磁回路斷線或電氣接觸不良。交流 勵磁機勵磁回路見圖3-225雙點畫線框內電 路，包含勵磁機定子主勵磁繞組E1E2、勵 磁機定子復勵繞組E3E4、AVR輸出端子及 各段連接線。勵磁回路任何一處斷線或電氣 接觸嚴重不良，都導致勵磁電流無通路，發 電機不能發電。

③勵磁機定子磁極鐵心剩磁消失，電樞 繞組剩磁電壓小于下限值（線電壓小于6V）。

④勵磁機各繞組（包括定子主勵繞組、 復勵繞組、電樞繞組）及其連接線通地，或 繞組相間、線端絕緣擊穿。

⑤勵磁機各繞組及其連接線斷路，勵磁 機內部可能有感應電壓，但機端測不到電壓。

⑥AVR內部故障，其輸出端子F+、F-無電壓或電壓太低。

(3)處理方法

①提高發電機轉速到頻率大于45Hz。

②用萬用表逐段檢查勵磁回路是否斷路或電氣接觸不良，斷路的應予以接通，接觸不良 的可用0號砂布打磨接觸面，擰緊接線螺栓、螺母。

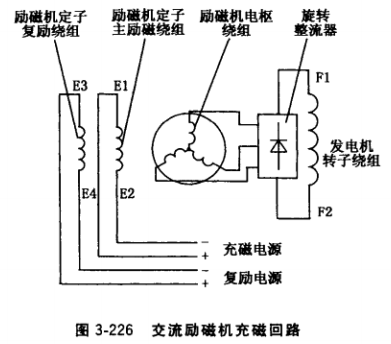

③勵磁機定子鐵心剩磁消失時，用蓄電勵磁機定子缺磁機定子勵磁機電樞旋轉 池或其他直流電源給定子主勵繞組通電充磁，

充磁電路見圖3-226。充磁電源正端“ + ”接 定子主勵繞組線端E1,負端“-”接定子主 勵繞組線端E2,不可接錯。

④用兆歐表檢查勵磁機各繞組及其連接 線對地及繞組相間絕緣電阻，若絕緣電阻為 零，說明繞組已擊穿，應重嵌或重繞，并進 行浸漆、烘干處理。若因發電機潮濕導致繞 組絕緣電阻過低，發電機應進行絕緣干燥處 理(浸漆、烘干及絕緣干燥處理。

⑤用萬用表逐相、逐段檢査勵磁機各繞 組及其連接線是否斷路，斷路的應予以接通。繞組斷路無法接通的應重嵌或重繞。

⑥在發電機額定轉速下，用萬用表直流電壓擋檢測AVR輸出電壓端子接口F+、F-電 壓，若電壓為零或極小；再用萬用表交流電壓擋檢測AVR輸入端子電壓及接線，若正常， 表明AVR已損壞，應換上同型號、規格新的AVR。

2.直流勵磁機不能發電

直流勵磁機作為三相交流發電機傳統的勵磁電源，使用量大面廣。其實際上是并勵直流 發電機，定子主磁極上裝有主磁極繞組，繞組兩端與電樞并聯。

(1)故障現象。直流勵磁機被驅動至接近額定轉速時，磁場變阻器已調至“電壓升”最 大位置，仍發不出電壓。

(2)原因分析

①發電機轉向相反。由于發電機轉向相反.直流勵 磁機電樞轉向也相反，當電刷位詈及定子接線與圖3-227 —樣時，則電刷上的電壓極性總是削弱磁極的磁通，也 無法建立電壓。

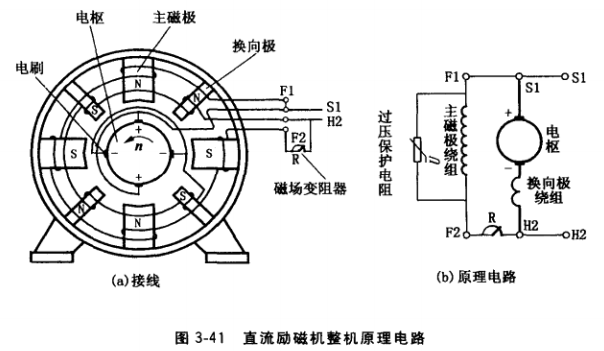

②直流勵磁機接線錯誤。正確接線見圖3-227。這 里有3個關鍵環節必須處理好才能正常發電：電樞旋轉方向n(規定為面對換向器端的旋轉方向）；定子磁極極 性N或S,它決定勵磁電流方向,習慣規定勵磁電流流入端引線標志為F1,流出端標志為F2;換向器上的電 刷極性，根據石手定則確定其極性.據此圖3-227中S極下的電刷為正極，其電纜引出端標 志為S1, N極下的電刷極性為負(其電纜引出端標志為H2), 4根引線端的連接必須是S1 與F1連接，F2串接變阻器后與H2并聯，然后由S1、H2輸出直流電(見圖3-41)。當電樞旋轉方向不變，但引出線端接線錯誤，比如F1和H2相接，F2經變阻器后與S1并聯, 則電樞繞組感應的電勢經換向器電刷后總是使磁極的磁通削弱，無論用直流電源怎么充磁, 都無法建立電壓。

③刷架位置錯誤。因發電機大修拆下直流勵磁機刷架 而重新裝上去時，刷架位置可能錯過一個極距，如圖3- 228所示，電刷1錯位到磁極4下面，電刷2落到磁極1 下面，如同上述錯接線，每個磁極下的電刷極性總是削弱 磁極的磁通，無法建立電壓。

④換向器與電刷接觸不良，或電刷被刷握卡滯與換向 器形成斷路或僅有點接觸，造成勵磁機電樞主電路斷路。

⑤勵磁機定子磁極鐵心剩磁消失，電樞繞組剩磁電壓 小于下限值（小于5V）。

⑥勵磁回路斷線或電氣接觸不良。直流勵磁機勵磁回 路見圖3-229雙點畫線框內電路，包含勵磁機定子主磁極 繞組F1F2、磁場變阻器R及連接線。勵磁回路任何一處 斷線或電氣接觸嚴重不良，都導致勵磁電流無通路，發電機不能發電。

⑦勵磁機各繞組（包括定子主磁極繞組、定子換向極 繞組、電樞繞組）、換向器及其連接線通地，或繞組之間 及線端、換向器片間絕緣擊穿。

⑧勵磁機各繞組及其連接線斷路，勵磁機內部可能有 感應電壓，但機端測不到電壓。

（3）處理方法

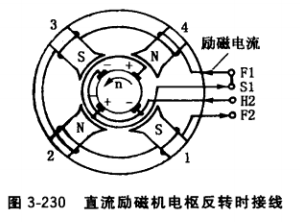

①改正發電機電樞轉向，或在出線盒上對調F1和F2 的接線位置。也可按圖3-230接線，即S極下電刷（變為 負極性）電纜引出端接H2, N極下電刷（變為正極性） 電纜引出端接S1。

②按圖3-227更正接線。

③把刷架往順時針或逆時針轉過一個極距，即可發電。

④用目測法檢查換向器表面，有油污和粉塵的應 去除干凈，再用0號砂布擦凈。檢査電刷有否被卡滯 在刷握內，并清理刷握和電刷組合面，使電刷能上下 靈活，在刷握彈簧壓力下電刷與換向器良好接觸。若 電刷與換向器僅有點接觸，應研磨電刷弧面，研磨后其接觸工作面應不少于電刷截面 的70%。

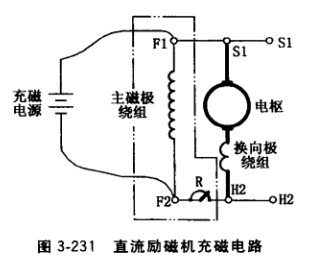

⑤發電機轉子鐵心剩磁消失時，用蓄電池或其他 直流電源給定子主磁極繞組通電充磁，充磁電路見圖 3-231，充磁電源正端“ + ”接F1，負端接F2。

⑥用萬用表逐段檢查勵磁回路是否斷線或電氣接觸不 良。如圖3-232所示，檢測前先拆開主磁極繞組F1F2與 電樞S1端的連接，萬用表置電阻擋，兩表筆分別接a、H2點，表針不動，說明被測電路已斷路，再逐段檢測，直至査到斷路處并予以接通。接觸不良的可用0號砂布打 磨接觸面，擰緊接線螺栓、螺母。

⑦用兆歐表檢査勵磁機各繞組及其連接線對地及繞組 相間絕緣電阻，若絕緣電阻為0,說明繞組已擊穿，應重 嵌或重繞，并進行絕緣、烘干處理。若因發電機潮濕導致 繞組絕緣電阻太低，發電機應進行絕緣干燥處理。

⑧用萬用表逐段檢査勵磁機各繞組及其連接線是否斷路，斷路的應予以接通，繞組斷路 無法接通的應重嵌或重繞。
