1.自動空氣開關誤跳閘
(1)故障現象。當發電機按額定條件運行幾分鐘后，自動空氣開關發生跳重新合閘 后，過幾分鐘又跳閘，并發出焦味。
(2)原因分析。自動空氣開關熱脫扣器選用適當，是不應該發生跳閘的。上述跳閘原因 主要有：自動空氣開關主觸頭接觸不良或彈簧壓力不足，開關引出線接觸不良。以上兩原因 使自動空氣開關主回路接觸電阻增大，嚴重發熱，導致熱脫扣器動作，引起誤跳閘。
(3)處理方法
①淸潔自動空氣開關主觸頭，并用細銼刀或細砂紙將觸頭修平。
②調整觸頭彈簧壓力，使之接觸良好。
③清潔接頭，必要時涂上導電膏，并鎖緊接線螺釘。
2.交流發電機定子電流、電壓和功率因數表讀數正常，功率表讀數不正常
(1)故障現象。柴油發電機組控制箱配有交流電壓表、交流電流表、頻率表和三相功率 表。負荷主要是烘箱、電燈。在運行中，發現其他儀表讀數均正常，而功率表的讀數不符合P=U線·I線·cosφ的關系，出現了下列幾種現象：
①功率表的讀數只有U線·I線·cosφ的一半。
②其他儀表均有讀數，而功率表的讀數卻為零。
③更換電流互感器后，發現功率表指針?lè)崔D(zhuǎn),讀數為負值。
(2)原因分析
①功率表Uu或Uw接線柱接觸不良或外接線斷線，或功率表U相或W相電壓線圈斷 線。若引入功率表的三相電壓經過熔斷器，則可能是U相或W相熔斷器熔斷，使雙元件三 相功率表中的一個元件不起作用，所示讀數減小一半。
②功率表內的兩個電壓線圈的B相公共接線斷路或接線柱Uv松動或接觸不良，也可能是外部連接線斷線，致使雙元件三相功率表的2個元件都不起作用，所以功率表無讀數。
③更換電流互感器時，電流互感器的二次接線極性接錯，使通過功率表的電流線圈的電 流方向相反，因此，功率表指針?lè)聪蚱D(zhuǎn)。
(3)處理方法
①査出功率表Uu或Uw接線柱接觸不良的原因及內外部斷線的位置，并加以排除(或更換熔斷器)。
②査出功率表Uv接線柱接觸不良的原因及內、外部斷線的地方，并加以排除。
③改正電流互感器二次接線。
3.三相功率因數表“超前”、“滯后”指示相反
(1)故障現象。當三相功率因數表工作正常，發電機帶感性負荷時，功率因數表指示為 “滯后”，帶容性負荷時指示應為“超前”。但有些控制屏(箱)的功率因數表指示常常相反， 即帶感性負荷時指示為“超前”，帶容性負荷時指示卻為“滯后”。
(2)原因分析。三相功率因數表的接線圖如圖4-25所示，其電流線圈接U相電流矢量為Iu電壓線圈接線電壓矢量為UVW，它們的矢量圖如圖4-26所示。的相位角差為π/2－φ，功率因數表流過表頭的電流設計成與cos(π/2－φ )成比例，并使φ=0，即 cos (π/2－φ )=cos π/2 = 0時作為機械零點，使之處于儀表的中間指示(即作cosφ=1.0指示)。因此，當負荷為感性φ= π/2 (滯后)，cos (π/2－φ)=cos (π/2 —π/2) =1.0時，流過表頭的電流最大，指針向右(滯后區)偏轉，所示的功率因數為滯后時的最小值； 而當負荷為容性φ=90° (超前)，cos(π/2+π/2) =cosπ=-1.0時，流過表頭的電流也最大，但方向相反，所以指針向左(超前區)偏轉，所示的功率因數為超前時的最小值。功率因數表能正確 測量電源的功率因數，因此，產生功率因數表指示相 反的原因可能有：
①接人儀表電流線圈的電流方向相反(將U錯接到接線柱6)。如圖4-26的虛線I'U所示，I'U與UVW的 相角差大于π/2,使cos (π/2-φ)為負值，流過表頭的電流方向相反，所以功率因數表指示相反，將“滯 后”指示成“超前”。
②接入功率因數表電壓線圈的接線接錯(將V相電壓接入儀表的接線柱3,而將W相電壓接入接線柱1)，電壓線圈的電壓矢量如圖4-26的虛線－UU'VW所示，此時IU與－U'VW的相位角差也大于π/2,所以功率因數表指示相反。
③接入功率因數表的三相電源相序接錯，如圖4-27所示，同樣使IU與Uwv相角差大于π/2,所以也造成指示相反。
(3)處理方法
①檢査功率因數表電流線圈接線，若錯將U接至接線柱6上，則應改正功率因數表電流線圈接線。
②檢査功率因數表電壓線圈接線，若錯將V接至接線柱3, W接至接線柱1,則應改正功率因數表電壓線圈接線。
③檢查功率因數表接線相序，若其接線相序不符合要求，則應更正功率因數表電壓線圈 的相序。
4.由于電流互感器極性接錯，造成過流保護動作
(1)故障現象。為了節省柴油發電機組控制屏(箱)中 的一只電流互感器，其過流保護采用圖4-28的接線。過流保護按1.25倍額定電流整定。但在運行中，發電機定子電流還未達到額定值，V相過流繼電器便發生動作，使開關跳閘,造成停電。
(2)原因分析。造成V相過流繼電器Kv誤動作的原困 是流經Kv的電流I超過1. 25倍額定電流。造成I增大的原因有：
①電流互感器TAW （或TAU）的二次接線極性接錯，接到Kw的不是K1,而是K2。
②電流互感器TAW （或TAU的一次接線極性接錯。正確的接線L1應與電源端接線， L2應與負載端接線。若L1、L2接線相反，則造成的后果與二次極性接錯一樣。
③對于串心式的電流互感器，若安裝時兩只互感器上下朝向不一致，則可能一只的L1 朝向電源端,另一只的L1朝向負載端，造成流過穿心導線的電流極性不一致。

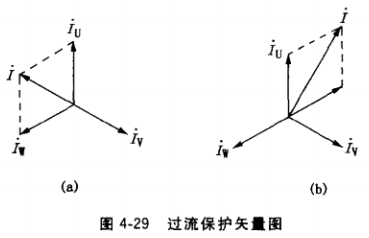

當接線極性正確時，流過V相過流繼電器的電流矢量如圖4-29a所示，即I=IU +IW（幾何合成）=-IV ，IU、IW與I大小相等，V相過流繼電器不會發生誤動作。但當TAW（或TAU）的一次（或二次）的極性接錯時，則流過繼電器的電流如圖4-29b所示，即I =IU+（-IW）（幾何合成），其中I、IU、IW大小不等，且I比IU、IW大倍，因此過流繼電KV動作，使開關跳閘。
（3）處理方法
①首先應判斷造成V相過流繼電器誤動作是否是電流互感器極性接錯所致。將發電機組帶上三相平衡負載，然后用鉗形電流表測量流過各過流繼電器的電流是否基本一致，若基本一致，則可能是由于V相過流繼電器整定值太小，或周?chē)娖鲃?dòng)作振動引起誤動作，這時只要重新進行整定或采用防振措施即可。若檢測結果發現，V相過流繼電器的電流比其 他兩相均大1.7倍左右,則可肯定是接線不對造成過流繼電器動作而跳閘。
②按圖4-28檢査電流互感器TAu,和TAW二次或一次接線極性，并改正錯誤接線。
